Das VARECO VENT / TSF ist ein Aktivkohle-Kraftstoffrückgewinnungssystem an Kraftstoffabgabestellen. Es ermöglicht eine Rückgewinnungsrate bis zu 99% der verdampften Kraftstoffmenge. Somit erfüllt es die 20. und 21. BImSchV (Bundesimmissionsschutzverordnung).

Aufbau des Systems

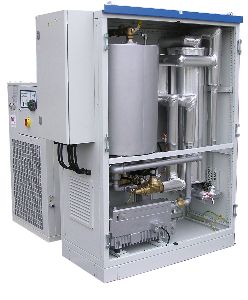

VARECO VENT /TSF besteht aus drei Teilen, nämlich dem Prozessteil, der Kühlung und der Steuereinheit. Der Prozessteil umfasst die gesamte Prozessausrüstung, wie Vakuumpumpen, Kondensatfalle, Aktivkohle, Magnetventile, usw., und ist für den Einsatz in Bereichen mit explosiver Atmosphäre (Ex-Zonen) konzipiert. Die Anlage ist als Modul in einen Stahlschrank gebaut und kann beliebig mit weiteren Einzelmodulen erweitert werden. Die Anlage ist vorgefertigt, vormontiert und getestet und kann sehr leicht auf ein Fundament aufgestellt werden.

Prozessbeschreibung
VARECO VENT /TSF arbeitet mit Adsorptionskräften der Aktivkohle. Unter Adsorption versteht man den Prozess der Anlagerung bzw. Konzentrierung einer Flüssigkeit oder eines Gases an einer festen Oberfläche. Durch den Überdruck im Kraftstofftank strömt die mit Kraftstoffdampf angereicherte Luft durch die Kondensatfalle hinein. Die Dämpfe kondensieren dort zum größten Teil zu flüssigem Kraftstoff. Die restlichen Dämpfe strömen mit der Luft durch den Aktivkohlefilter. Wie ein Schwamm nimmt die Aktivkohle die Kraftstoffdämpfe auf, so dass nur noch saubere Luft aus der Anlage rauskommt. Die Aktivkohle wird direkt und automatisch nach dem Luftreinigungsprozess durch Umkehren des Verfahrens (Desorption) regeneriert. Der benötigte Unterdruck hierfür wird durch die Vakuumpumpe erzeugt.
Das zurückgewonnene Produkt wird in der Kondensatfalle gesammelt und zurück in den Vorratstank geleitet.

Kapazität
Die maximale Kapazität der Anlage (1 Modul) liegt bei 50 m³/h Gase.

Emissionsgrenze
Die Emissionsgrenze der Anlage liegt bei weniger als 35g Kohlenwasserstoffen/m³.

Technische Daten
Vakuumpumpe
Spannungsversorgung: AC 380V / 400V
Motorleistung: 2,2kW
Liefermenge: 1000 l/min
Medium Temperatur: bis 50°C
Zulassung: ATEX EX II 1/2 G IIB3 T3 / T4
Aktivkohlefilter
Gesamtgewicht: 90kg
Aktivkohlegewicht: 60kg
Kältegerät
Spannungsversorgung: AC 380V / 400V 50Hz
Leistung: 2,6kW bzw. 4,24kW
Kälteleistung: 5,1kW bzw. 9,29kW
Umgebungstemperatur: -10°C bis +50°C
Medium: Wasser/Glykol
Kältemittel: R410A
Gesamtanlage
Abmessungen (B x H x T): 1450 x 1830 x 1750mm
Gewicht: 800kg
Spannungsversorgung: AC 400V - 5kW bzw. 7kW
Anschlussleitung: 5G6
Anschluss Kraftstoffdampf: G 2"
Anschluss Kondensat: G 1"
Zulassungen: TÜV / ATEX
